METODO NON DISTRUTTIVO PER IL CONTROLLO DIMENSIONALE

SHAPE-IN SET risolve in modo rapido ed efficacie i problemi legati al controllo dimensionale di componenti che presentino geometrie non misurabili dall’esterno.

In presenza di filettature interne o sottosquadri, difficilmente raggiungibili, la verifica dimensionale viene effettuata sul componente sezionato, con dispendio di tempo e materiale.

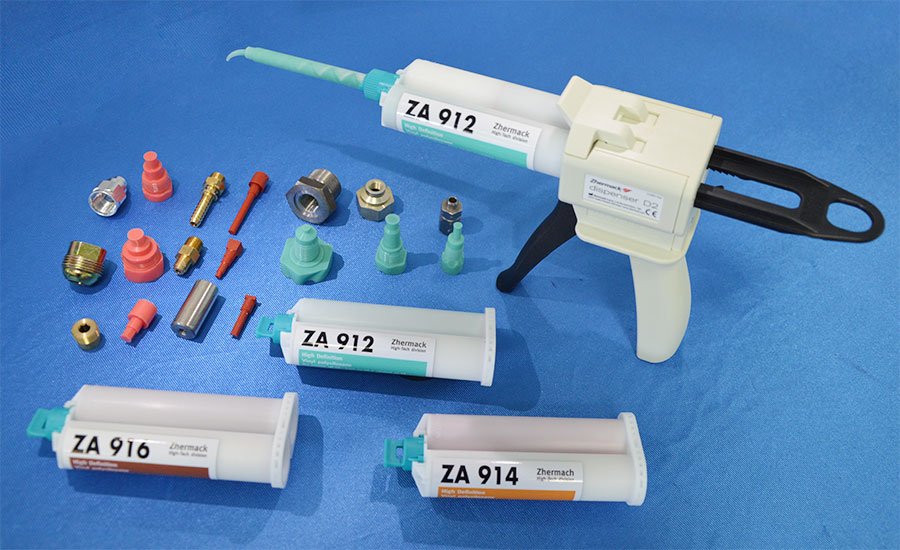

SHAPE-IN SET permette di riempire la cavità interna di un pezzo con un materiale siliconico bi-componente attraverso una pistola erogatrice. Il silicone viene miscelato direttamente dalla pistola e iniettato a freddo e senza pressione. Il fluido risultante penetra per gravità in tutti i dettagli della cavità riempiendola in modo perfetto.

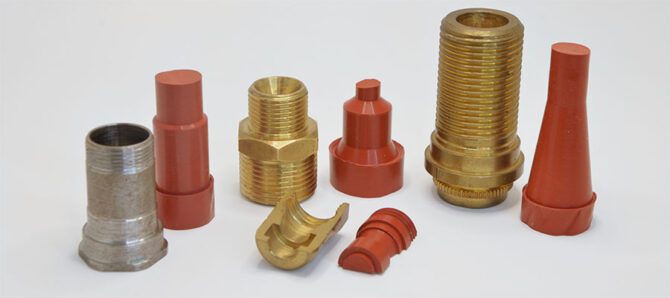

Dopo un breve tempo di indurimento di circa 15-25 minuti, si forma un elemento in gomma siliconica che riproduce perfettamente il volume della cavità. Grazie alla sua elasticità, il modello in silicone può essere estratto senza deformazioni e rotture, quindi sottoposto a controllo dimensionale senza contatto: l’elevata stabilità e riproducibilità consentono un risultato di misura estremamente affidabile.

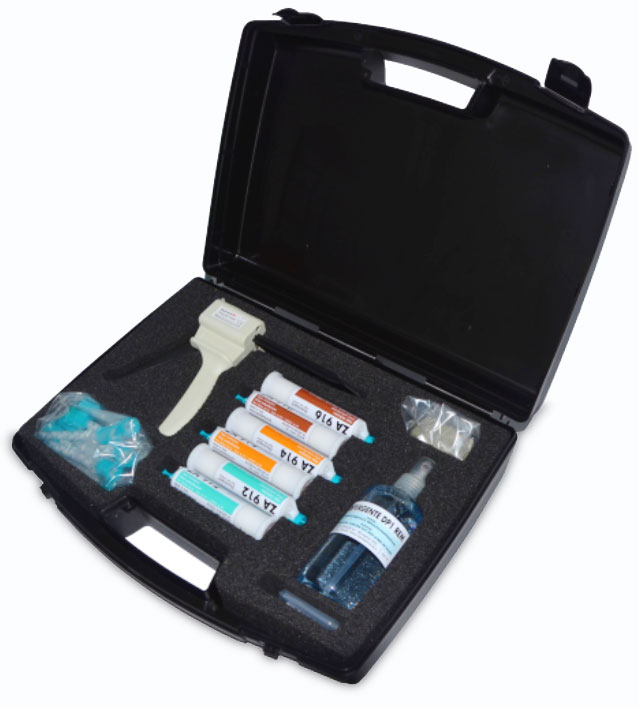

Il kit SHAPE-IN SET contiene:

  • 2 Cartucce per ogni tipologia di silicone: ZA912 – ZA914 – ZA916
  • 1 Pistola erogatrice
  • 15 Iniettori mescolanti
  • 10 Microimbuti
  • 1 Detergente specifico per lo sgrassaggio dei pezzi
  • Plastilina per la creazione di argini di contenimento

Sono inoltre disponibili confezioni separate per ogni differente articolo.

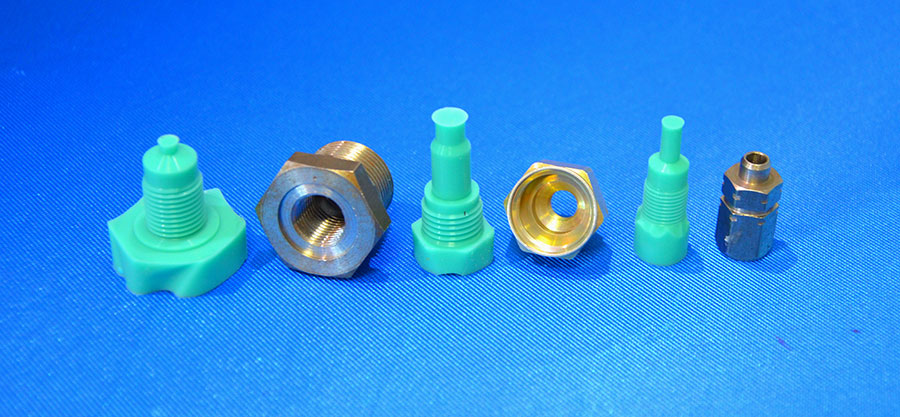

ZA 912 – VERDE

Molto fluido e adatto per replicare filettature interne e profondi sottosquadri.
Elevata precisione di replica.

DUREZZA SHORE A20
TEMPO DI RETICOLAZIONE (23°C)25 min
RITIRO LINEARE0,04%

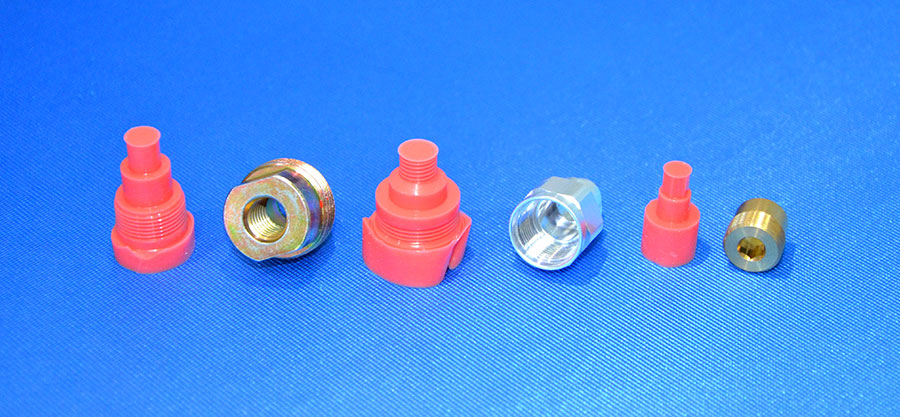

ZA 914 – ARANCIONE

Grazie ad una buona fluidità, è indicato per componenti con fori profondi, filettature a passo ampio e piccoli sottosquadri

DUREZZA SHORE A40
TEMPO DI RETICOLAZIONE (23°C)25 min
RITIRO LINEARE0,04%

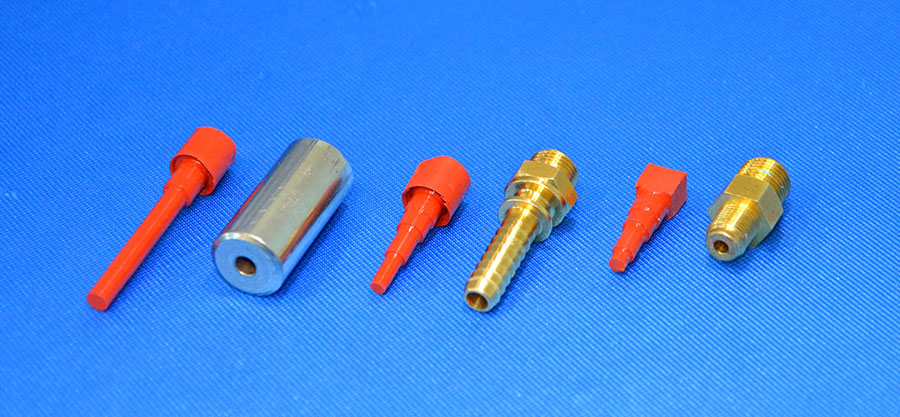

ZA 916 – ROSSO

Meno fluido dei precedenti, viene impiegato per fori lisci e cavità senza sottosquadri.
Elevata precisione di replica.

DUREZZA SHORE A60
TEMPO DI RETICOLAZIONE (23°C)25 min
RITIRO LINEARE0,04%
